ID realizacji:
82998021
Data zgłoszenia:
05-05-2021
Kategoria:
ROZWIĄZANIA FASADOWE
Podkategoria:
BUDYNKI UŻYTECZNOŚCI PUBLICZNEJ
NAZWA REALIZACJI

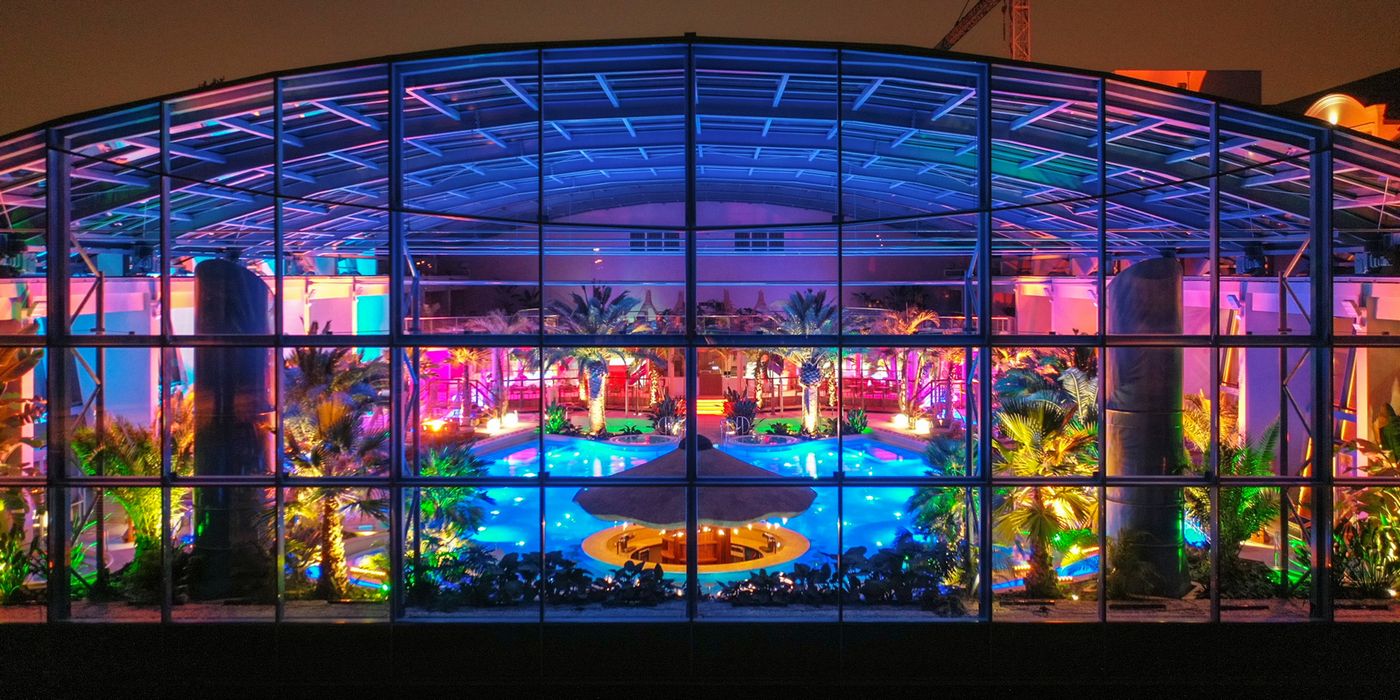

„Wykonanie i dostawa wraz z montażem przeszkleń fasad bocznych oraz przeszkleń dachu; wykonanie i montaż ślusarki aluminiowej” – Baseny Tropikalne Binkowski Resort Kielce
Typ inwestycji: Prywatny
ROK ROZPOCZĘCIA REALIZACJI:
2018
ROK ZAKOŃCZENIA REALIZACJI:
2020
ROK ODDANIA REALIZACJI DO UŻYTKU:
2020
OPIS I CHARAKTERYSTYKA REALIZACJI
Inwestycja ZPC ZŁOTY KŁOS Wiesława Binkowska, Dorota Binkowska Spółka Jawna 25-113 Kielce, oś. Barwinek 28 dla którego R&M Alufasady Sp. z o.o. Jędrzejów, ul Kielecka 44 wykonywała i montowała przeszklenia fasad bocznych oraz przeszkleń dachu wraz z dostarczeniem ślusarki aluminiowej polegała w całości na rozbudowie istniejącego budynku hotelowego o część usługową mieszczącą: kryte baseny, zewnętrzną wieżę startową ze zjeżdżalniami, pokojami hotelowe i parkingiem przy ulicy Szczepaniaka w Kielcach. Realizacja miała na celu wykonanie i zamontowanie ślusarki i przeszkleń dających maksimum naturalnego oświetlenia oraz zapewniających przy tym użytkownikom energooszczędność i maksimum komfortu. W dzisiejszych czasach przy wyborze stolarki okiennej i fasadowej szczególną rolę odgrywa ich energooszczędność. Wprowadzone kilka lat temu normy prawa budowlanego narzucają na producentów ślusarki przestrzeganie surowych norm dotyczących energooszczędności okien i fasad, a dokładniej opisującego ich współczynnika przenikania ciepła. Profile firmy Schüco, na które zdecydował się Inwestor spełniają te zaostrzone normy, dzięki czemu zapewniają najwyższy poziom izolacji cieplnej. W Realizacji zamontowanych zostało: – 42 m2 drzwi zewnętrznych w systemie SCHUCO AWS/ADS 70.HI – 1087,18 m2 fasady ścian aluminiowych w systemie SCHUCO FWS 50.HI – 2082,80 m2 dachu w systemie SCHUCO AOC 75+50 – 46,53 m2 konstrukcji fasad panoramicznych w systemie SCHUCO FWS 35 PD HI – 30,68 m2 konstrukcji okien HS uchylno-przesównych w systemie SCHUCO ASS 70 HI
OPIS I CHARAKTERYSTYKA TECHNOLOGII MONTAŻU ORAZ UZASADNIENIE DOTYCZĄCE WYKORZYSTANEGO ROZWIĄZANIA
Montaż ślusarki aluminiowej zastosowany w Realizacji był wykonany na podstawie dokumentacji technicznej, branżowej przygotowanej przez nasz dział Projektowy zgodnie z przepisami i normami budowlanymi. Założenia projektu uzgodnione były również z Inwestorem. Do Realizacji wykorzystane były różne systemy fasadowo – okienne proponowane przez wiodącego w branży producenta ślusarki aluminiowej Schuco i dopasowane do potrzeb Inwestora jak również dopasowane do korzyści wykonawczych i projektowych tej konkretnej inwestycji.Drzwi zewnętrzne montowane były tradycyjnie z użyciem systemu AWS 70 HI. Fasada boczna, niska zaprojektowana i wykonana była z wykorzystaniem systemu Schüco FWS 50.HI ponieważ oferuje on innowacyjny system integracji z konstrukcją budynku, zapewniający redukcję punktów stycznych oraz czyni montaż łatwiejszym i pewniejszym. W montażu użyty był również nowy rodzaj wsporników podszybowych dzięki którym bardzo ciężkie szyby montowane są znacznie łatwiej. Baseny Tropikalne Binkowski Resort Kielce są jedną z najnowocześniejszych budowli w województwie świętokrzyskim. Obiekt posiada rozsuwany dach (o wadze 105 ton), co pozwoli cieszyć się promieniami słońca w letnie dni, a w zimę zapewni świetny i komfortowy wypoczynek. Do montażu dachu wykorzystano warianty systemowe SCHUCO AOC 75 i AOC 50, które umożliwiają zastosowanie konstrukcji nakładkowej na podkonstrukcji stalowej o szerokości przekraczającej 60 mm. System ten wykorzystuje izolatory i dodatkowe uszczelnienia taśmą butynową. Ponadto w ruchomej części dachu zastosowano uszczelkę pompowaną GK-LIN 02478 EPDM aby zachować maksimum szczelności pomiędzy częścią stała i jezdną dachu. Zamontowana ona została w rowkach montażowych profili. W Realizacji zamontowane były również elementy ślusarki w systemie fasadowym panoramiczny Schüco FWS 35 PD HI ponieważ posiada on zoptymalizowany system łączenia z konstrukcją budynku oraz innowacyjny, opatentowany sposób mocowania profili dociskowych pozwalając ograniczyć liczbę połączeń, zapewniając racjonalny, bezpieczny montaż przy tolerancji drobnych odchyłek. System Schüco ASS 70.HI zastosowany w drzwiach przesuwnych i podnoszono –przesuwnych sprawił, że drzwi sięgające sufitu wyglądają od wewnątrz niczym przesuwna, szklana ścian. Profile skrzydeł zamontowane są tak, że ich widoczność wynosi 88 lub 98 mm a niewielki udział ram w stosunku do szklenia powodują, że drzwi cechują się wizualną lekkością. Pozwoliło to na kreowanie jasnej przestrzenispójnej zcałością
OPIS I CHARAKTERYSTYKA PRODUKTÓW UŻYTYCH W REALIZACJI
1.Drzwi zewnętrzne wykonane były z zastosowaniem systemu Schüco AWS 70.HI. Łączy on bowiem dobrą izolacyjność cieplną z wyjątkowymi zaletami wynikającymi z zastosowania aluminium: trwałością, wytrzymałością, wąską widoczną szerokością profili oraz z niskim progiem. 2.Fasada boczna, niska wykorzystuje system Schüco FWS 50.HI ponieważ łączy on prostotę obróbki – w warsztacie i na budowie – z najlepszą efektywnością energetyczną na poziomie budownictwa pasywnego 3. Systemy SCHUCO AOC 75 i AOC 50, wykorzystane były do projektowania dachu ze względu na konstrukcję nakładkową oraz uszczelnienia pozwalające na zastosowanie dużych przekrojów wentylacyjnych, szczególnie w obszarze dachu. Ponadto nowatorski system prowadzenia kabli w fasadzie słupowo-ryglowej zapewnił wykonawcy konstrukcji metalowych uproszczony montaż komponentów elektrycznych. 4. System fasadowy panoramiczny Schüco FWS 35 PD HI, wykorzystany w części SPA, zastosowano ze względu na bardzo wąskie profile zapewniające niemal nieograniczoną widoczność Ten system fasady aluminiowej bazuje na ekstremalnie wąskich profilach o szerokości czołowej zaledwie 35 mm, a jednocześnie zapewnia izolacyjność cieplną na poziomie pasywnym. Zastosowanie nowych, prefabrykowanych komponentów systemowych pozwala znacznie skrócić czas realizacji w zakładzie produkcyjnym. 5. W produkcji drzwi opierano się głównie na systemie drzwi przesuwnych i podnoszono-przesuwnych Schüco ASS 70 HI, który stosowany jest w budownictwie użyteczności publicznej i obiektach mieszkalnych wyższej klasy. System ten charakteryzuje się wysoką izolacyjnością cieplną, perfekcyjną wodoszczelność, doskonała izolacyjność akustyczna i ochrona przed włamaniem torowych. Powierzchnie otwarcia drzwi są znaczne dlatego też doskonale nadają się do obiektów użyteczności publicznej z ogromną liczbą gości takich jak Baseny Tropikalne. 6. Dowsil 791, specjalistyczne szczeliwo o niskim module sprężystości, opracowane do zabezpieczeń przed wpływami atmosferycznymi fasad szklonych strukturalnie, to uszczelniacz, który został wybrany to zapewnienia maksymalnej ochrony przed warunkami pogodowymi w Realizacji. Produkt ten doskonale zachowuje się w złączach pracujących na rozszerzenia i ściskanie oraz posiada odporność na warunki atmosferyczne, ozon, promieniowanie UV.7. Uszczelkę pompowaną GK-LIN 02478 EPDM zastosowano pomiędzy częścią stałą i jezdną dachu jako dodatkowe zabezpieczenie szczelności powierzchni.
