ID realizacji:
78743912
Data zgłoszenia:
07-05-2021
Kategoria:
ROZWIĄZANIA FASADOWE
Podkategoria:
BUDYNKI UŻYTECZNOŚCI PUBLICZNEJ
NAZWA REALIZACJI
West Station
Typ inwestycji: Publiczny
ROK ROZPOCZĘCIA REALIZACJI:
2015
ROK ZAKOŃCZENIA REALIZACJI:
2017
ROK ODDANIA REALIZACJI DO UŻYTKU:
2018
ADRES REALIZACJI
ULICA
Al. Jerozolimskie
NR DOMU
142B
NR MIESZKANIA
KRAJ
Polska
MIASTO
Warszawa
KOD POCZTOWY
02-305
OPIS I CHARAKTERYSTYKA REALIZACJI

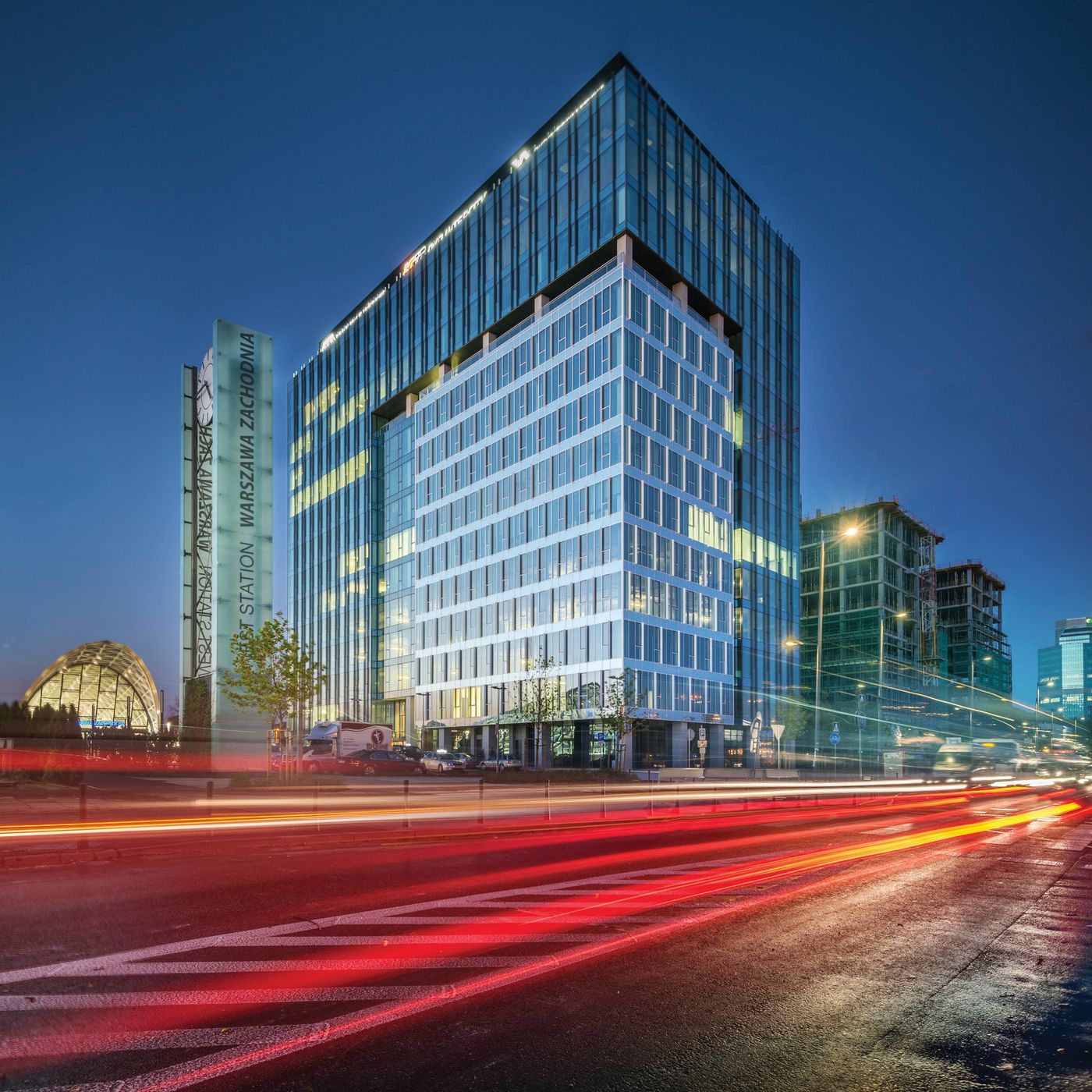

West Station I i II ma powierzchnię 38 000 m kw. i jest jednym z największych budynków w Warszawie, wybudowanych w 2017 roku. Składa się z dwóch czternastopiętrowych budynków biurowych i otrzymał ocenę „Doskonały” w systemie certyfikacji BREEAM.
OPIS I CHARAKTERYSTYKA TECHNOLOGII MONTAŻU ORAZ UZASADNIENIE DOTYCZĄCE WYKORZYSTANEGO ROZWIĄZANIA
Montaż ciepły
OPIS I CHARAKTERYSTYKA PRODUKTÓW UŻYTYCH W REALIZACJI
Ściany osłonowe: CW 50-HI, CW 50-S.C.
Indywidualne rozwiązania: CW 50-HI bespoke solution, CW 50-HI THW, CW 50-HI-SG THW
Curtain Wall 50 jest systemem przeznaczonym do wykonywania elewacji szklanych, przeszklonych połaci dachowych oraz konstrukcji przestrzennych. Oferuje nieograniczoną swobodę projektowania i zapewnia możliwość tworzenia dużych przeszkleń. Innowacyjne rozwiązania odpowiadają na zapotrzebowanie na wielkogabarytowe, ciężkie, izolowane termicznie przeszklenia. CW 50 umożliwia stosowanie przeszkleń o wadze do 700 kg w różnych konfiguracjach szkła. Stosowanie jeszcze cięższych przeszkleń możliwe jest poprzez dostosowane do niestandardowych wymagań rozwiązanie indywidualne. System dostępny jest w kilkunastu opcjach estetycznych oraz typach szklenia. Jednocześnie oferuje różne warianty techniczne spełniające określone wymagania w zakresie odporności ogniowej czy też izolacyjności termicznej.
PARAMETRY:
• Izolacyjność termiczna: Współczynnik Um od 0,56 W/m2K w zależności od kombinacji profilu
• Izolacyjność akustyczna: Rw (C;Ctr) = 33 (-1;-3) dB / 60 (-2;-6) dB w zależności od rodzaju szyby lub typu panelu
• Przepuszczalność powietrza: Do 1950 Pa (klasa AE 1950)
• Odporność na obciążenie wiatrem: Do 2400 Pa
• Wodoszczelność: Do 1950 Pa (klasa RE1950)
• Odporność na włamanie: WK 3 (NEN 5096/ENV 1627)
Drzwi: CS86-HI
CS 86-HI to wysoce izolowany system otwieranych do wewnątrz i na zewnątrz okien i drzwi, który spełnia najwyższe wymagania dotyczące bezpieczeństwa i stabilności. Unikalna koncepcja izolacji systemu nie tylko zapewnia ekstremalną stabilność i podwyższoną szczelność na wodę i powietrze, ale także nadaje się idealnie do zastosowania z potrójnym oszkleniem. Izolacyjność termiczna (Uf) wariantu HI + systemu spada do 1,0 W/m2K, co sprawia, że jest to jeden z najbardziej wydajnych energetycznie systemów. CS 86 otrzymał nawet szwajcarską etykietę Minergie® i Minergie-P®. Jeśli chodzi o bezpieczeństwo, CS 86-HI może spełniać wymagania klas 2 i 3 w zakresie odporności na włamanie, zapewniając najwyższy poziom bezpieczeństwa. Szerokie możliwości łączenia z systemem przesuwnym CP 155 i drzwiami harmonijkowymi CF 77 sprawiają, że CS 86 doskonale nadaje się do wszystkich typów pomieszczeń.
PARAMETRY:
• Izolacyjność termiczna: Uf-wartość od 1,0 W/m2K w zależności od kombinacji ramy/skrzydła
• Izolacyjność akustyczna: Rw (C;Ctr)= 36 (-1;-4) dB/44 (0;-2) dB w zależności od typu oszklenia
• Przepuszczalność powietrzna: Do 600 Pa (klasa 4)
• Odporność na obciążenie wiatrem: Do 2000 Pa (klasa 5)
• Wodoszczelność: Do 900 Pa (klasa E900)
• Odporność na włamanie: RC 2 i RC 3 (EN 1627 i NEN 5096)
