ID realizacji:
3938161
Data zgłoszenia:
10-05-2021
Kategoria:
OKNA I DRZWI BALKONOWE
Podkategoria:
DOMY JEDNORODZINNE
NAZWA REALIZACJI
Dom Leśny w Izabelinie
Typ inwestycji: Prywatny
ROK ROZPOCZĘCIA REALIZACJI:
2015
ROK ZAKOŃCZENIA REALIZACJI:
2019
ROK ODDANIA REALIZACJI DO UŻYTKU:
2019
OPIS I CHARAKTERYSTYKA REALIZACJI

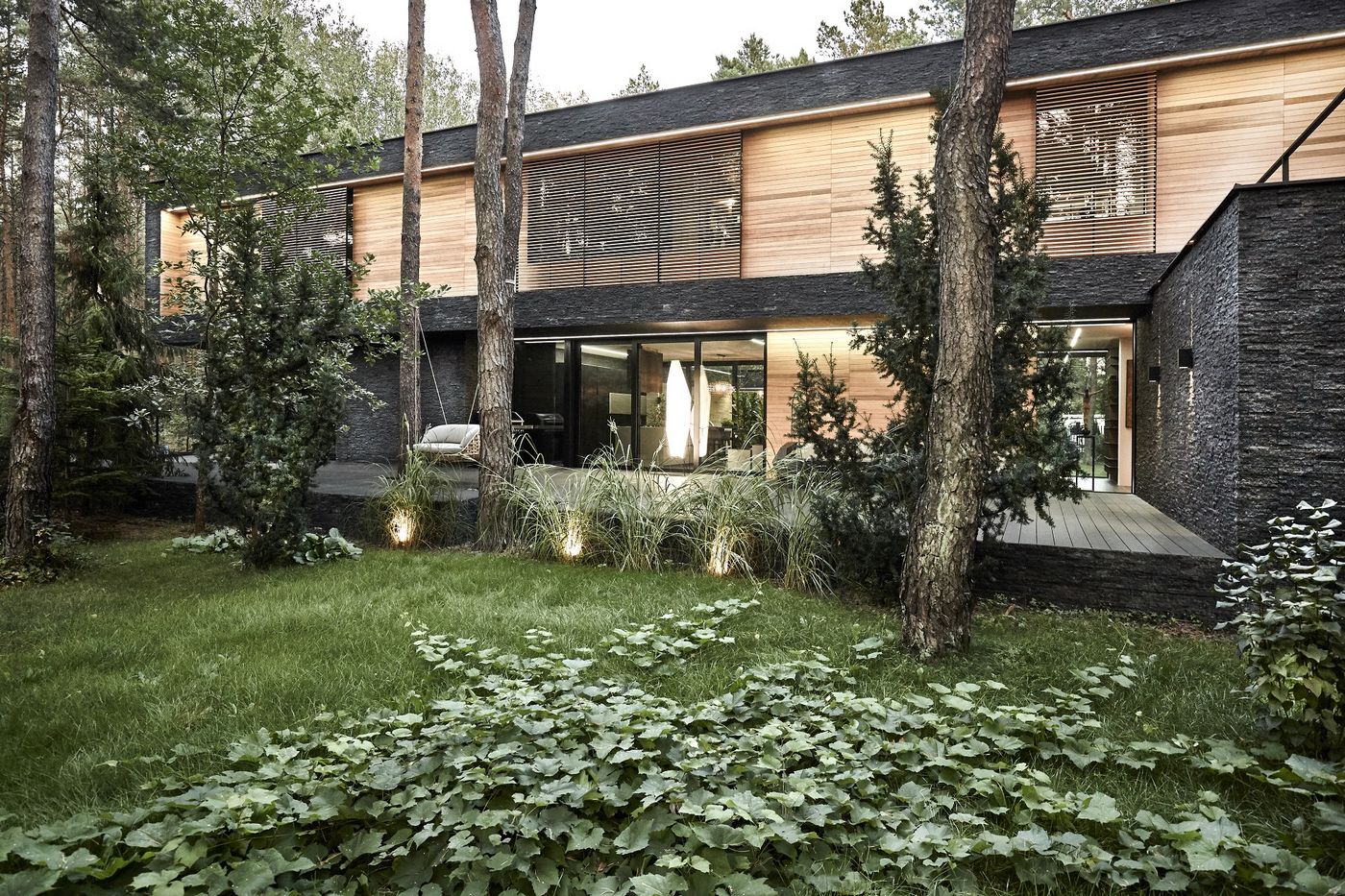

Kamienna elewacja budynku nawiązuje do ciemnych pni sosen, które rosną na tym terenie. Natomiast wrażenie masywności czarnej bryły minimalizują wnęki, które zostały wykończone jasnym drewnem. Parter budynku podzielony został na dwie strefy: salon oraz kuchnię z jadalnią. Zostały one rozdzielone klatką schodową, w której umieszczono wspornikowe schody. Całość doświetlona dużym dachowym świetlikiem w systemie ślusarki aluminiowej, dzięki któremu mimo działki leśnej wpada bardzo dużo światła do wnętrza. W części, w której znajduje się pokój dzienny, znajduje się także wejście do domu. W wiatrołapie nie ma typowej garderoby, lecz szafy wnękowe. Dalej przechodzimy do przestronnego pokoju dziennego gabinetu, z których mamy wyjście na duży zadaszony taras. Co więcej, okna gabinetu skierowane są na ulicę, dzięki czemu widoczne jest wejście do budynku. Dzięki wielkogabarytowym przeszkleniom na wysokość całej kondygnacji mamy wrażenie przebywania w lesie, a nie w budynku. Natomiast elementem, który rozdziela funkcję pokoju dziennego od kuchni jest zielony bufor z jednobiegową klatką schodową. Kuchnia z jadalnią tworzą jedną przestrzeń z dużym przeszkleniem na dwie strony działki. Takie ułożenie sprawia, że mamy wrażenie, iż natura z zewnątrz poprzez przeszklenie przez dwie kondygnacje otacza nas także w środku domu. Nietypowym rozwiązaniem jest oddzielenie garażu od głównego wejścia do domu. Wynika to z możliwości zabudowy na działce, ale dzięki wprowadzeniu dodatkowej garderoby przy garażu, rozwiązanie to zdaje egzamin doskonale. Piętro stanowi jedną zwartą bryłę, która została „położona” na bryłę parteru. Podzielone jest na dwie strefy – pokój dziecka z garderobą i łazienką oraz sypialnię główną z garderobą i łazienką. Dzięki temu przestrzeń domowników została wyraźnie oddzielona. Od strony ulicy znajduje się zadaszony taras, a okna zostały przysłonięte drewnianymi przesuwnymi żaluzjami. Od strony północnej bryłę piętra nadwieszono dużym wspornikiem, tak aby stworzyć zadaszone miejsce postojowe dla samochodu.
OPIS I CHARAKTERYSTYKA TECHNOLOGII MONTAŻU ORAZ UZASADNIENIE DOTYCZĄCE WYKORZYSTANEGO ROZWIĄZANIA
Montaż ciepły
OPIS I CHARAKTERYSTYKA PRODUKTÓW UŻYTYCH W REALIZACJI
Ściany osłonowe: CW 50
Curtain Wall 50 jest systemem przeznaczonym do wykonywania elewacji szklanych, przeszklonych połaci dachowych oraz konstrukcji przestrzennych. Oferuje nieograniczoną swobodę projektowania i zapewnia możliwość tworzenia dużych przeszkleń. Innowacyjne rozwiązania odpowiadają na zapotrzebowanie na wielkogabarytowe, ciężkie, izolowane termicznie przeszklenia. CW 50 umożliwia stosowanie przeszkleń o wadze do 700 kg w różnych konfiguracjach szkła. Stosowanie jeszcze cięższych przeszkleń możliwe jest poprzez dostosowane do niestandardowych wymagań rozwiązanie indywidualne. System dostępny jest w kilkunastu opcjach estetycznych oraz typach szklenia. Jednocześnie oferuje różne warianty techniczne spełniające określone wymagania w zakresie odporności ogniowej czy też izolacyjności termicznej.
PARAMETRY:
• Izolacyjność termiczna: Współczynnik Um od 0,56 W/m2K w zależności od kombinacji profilu
• Izolacyjność akustyczna: Rw (C;Ctr) = 33 (-1;-3) dB / 60 (-2;-6) dB w zależności od rodzaju szyby lub typu panelu
• Przepuszczalność powietrza: Do 1950 Pa (klasa AE 1950)
• Odporność na obciążenie wiatrem: Do 2400 Pa
• Wodoszczelność: Do 1950 Pa (klasa RE1950)
• Odporność na włamanie: WK 3 (NEN 5096/ENV 1627)
Okna i drzwi: CS 86-HI
CS 86-HI to wysoce izolowany system otwieranych do wewnątrz i na zewnątrz okien i drzwi, który spełnia najwyższe wymagania dotyczące bezpieczeństwa i stabilności. Unikalna koncepcja izolacji systemu nie tylko zapewnia ekstremalną stabilność i podwyższoną szczelność na wodę i powietrze, ale także nadaje się idealnie do zastosowania z potrójnym oszkleniem. Izolacyjność termiczna (Uf) wariantu HI + systemu spada do 1,0 W/m2K, co sprawia, że jest to jeden z najbardziej wydajnych energetycznie systemów. CS 86 otrzymał nawet szwajcarską etykietę Minergie® i Minergie-P®. Jeśli chodzi o bezpieczeństwo, CS 86-HI może spełniać wymagania klas 2 i 3 w zakresie odporności na włamanie, zapewniając najwyższy poziom bezpieczeństwa. Szerokie możliwości łączenia z systemem przesuwnym CP 155 i drzwiami harmonijkowymi CF 77 sprawiają, że CS 86 doskonale nadaje się do wszystkich typów pomieszczeń.
PARAMETRY:
• Izolacyjność termiczna: Uf-wartość od 1,0 W/m2K w zależności od kombinacji ramy/skrzydła
• Izolacyjność akustyczna: Rw (C;Ctr)= 36 (-1;-4) dB/44 (0;-2) dB w zależności od typu oszklenia
• Przepuszczalność powietrzna: Do 600 Pa (klasa 4)
• Odporność na obciążenie wiatrem: Do 2000 Pa (klasa 5)
• Wodoszczelność: Do 900 Pa (klasa E900)
• Odporność na włamanie: RC 2 i RC 3 (EN 1627 i NEN 5096)
System przesuwny: CP 155 LS
Concept Patio 155 to system drzwi przesuwnych oraz podnoszono-przesuwnych z profilami z izolacją termiczną, z możliwością zastosowania skrzydła o maksymalnym ciężarze do 400 kg i wysokości do 3 metrów. Skrzydło porusza się na wysokiej jakości wózkach ze stali nierdzewnej. Wyrafinowana koncepcja spełnia najwyższe oczekiwania użytkownika: system gwarantuje jakość, dobrą izolacyjność termiczną oraz łatwość obsługi. Dostępna jest opcja otwierania automatycznego, która zapewnia maksymalną wygodę.CP 155 może zostać wykonany w standardzie High Insulation (HI) w celu uzyskania jeszcze lepszych wartości izolacji, co sprawia, że system jest odpowiedni do budynków o niskim zużyciu energii. Wariant Monorail CP 155 otrzymał certyfikat Minergie
