ID realizacji:
21479508
Data zgłoszenia:
16-04-2021
Kategoria:
ROZWIĄZANIA FASADOWE
Podkategoria:
BUDYNKI UŻYTECZNOŚCI PUBLICZNEJ
NAZWA REALIZACJI
.KTW I
Typ inwestycji: Publiczny
ROK ROZPOCZĘCIA REALIZACJI:
2016
ROK ZAKOŃCZENIA REALIZACJI:
2018
ROK ODDANIA REALIZACJI DO UŻYTKU:
2018
ADRES REALIZACJI
ULICA
NR DOMU
1a
NR MIESZKANIA
KRAJ
Polska
MIASTO
Katowice
KOD POCZTOWY
40-202
OPIS I CHARAKTERYSTYKA REALIZACJI

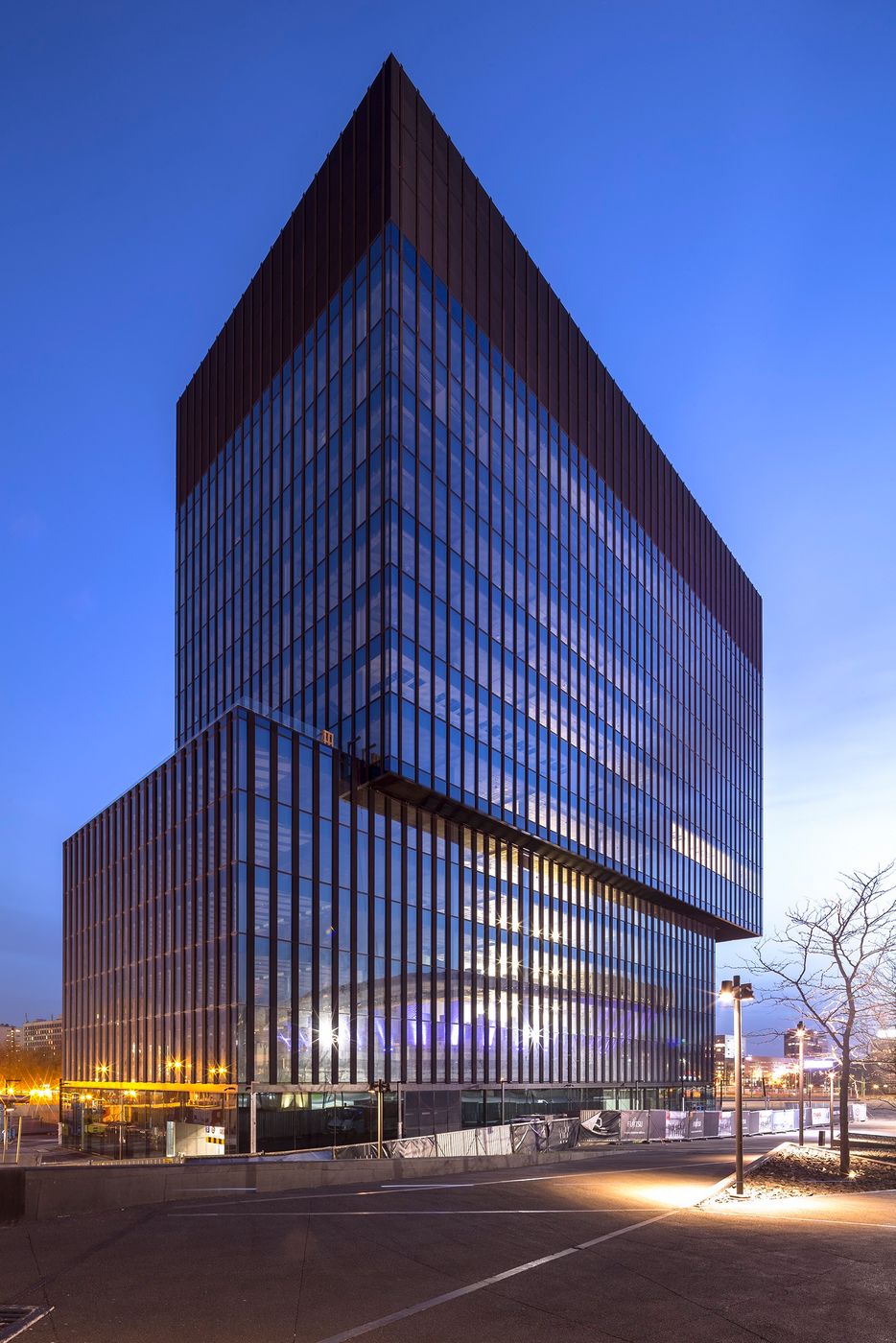

.KTW: prostota formy, siła wyrazu i etos w jednym Dla twórców kompleksu .KTW, architektów Przemo Łukasika i Łukasza Zagały z Medusa Group, Śląsk oznacza etos pracy, sumienność, uczciwość, prostotę i skromność. Nic na pokaz, a jednak z pomysłem i fantazją. Projekt architektoniczny .KTW jest odzwierciedleniem tej idei. Pierwszy z dwóch realizowanych budynków liczy 31 kondygnacji nadziemnych, 3 kondygnacje podziemne, ma 39 900 m² powierzchni biurowej i 2 100 m² powierzchni handlowo-usługowej. To obiekt, który łączy funkcje biurowe, usługowe i publiczne pod wspólnym mianownikiem nowoczesnej architektury i funkcjonalnych rozwiązań zaprojektowanych z myślą o komforcie użytkowników oraz z poszanowaniem środowiska. Warto wspomnieć, że budynek posiada certyfikację BREEAM na poziomie Very Good. Rozwiązania szyte na miarę wielkiej architektury Tym, co z pewnością najbardziej przykuwa uwagę w tym obiekcie jest spektakularna fasada szklana zaprojektowana z udziałem zaawansowanych systemów aluminiowych Aluprof. Dzięki współpracy projektantów z Medusa Group oraz inżynierów Aluprof możliwe było stworzenie fasady segmentowej, która pozwala na budowę imponujących przeszkleń, a także przenoszenie bardzo dużych obciążeń. Na potrzeby inwestycji zaprojektowano specjalny system aluminiowy – fasadę elementową MB-SE85.KTW. W obiekcie wykorzystano także fasadę słupowo-ryglową MB-SR60N Efekt oraz drzwi MB-86 SI wpinane w fasadę elementową i fasadę słupowo-ryglową. Obiekt Roku w opinii użytkowników Pierwsza z dwóch wież .KTW już teraz doskonale wpisuje się w odmienioną przestrzeń Katowic. Budynek jest doceniany zarówno przez mieszkańców, jak i branżę architektoniczną. Biurowiec zdobył II miejsce w konkursie Obiekt Roku w Systemach Aluprof 2018 oraz nagrodę internautów przyznawaną na podstawie otwartego głosowania. Jak zaznaczył twórca projektu, architekt Przemo Łukasik, nagroda dla .KTW jest dowodem na to, że nadal w Polsce „modne może być proste”. Strefa Kultury z udziałem Aluprof Strefa Kultury będąca symbolem przemian, jakie zaszyły w ostatnich latach w Katowicach jest także symbolem wielkiego rozwoju spółki Aluprof. Zaawansowane systemy aluminiowe marki z Bielska-Białej obecne są bowiem nie tylko w spektakularnym .KTW, ale także w innych obiektach zrewitalizowanej przestrzeni centrum miasta, m.in. w budynku NOSPR, Muzeum Śląskim oraz Międzynarodowym Centrum Kongresowym i wielu innych budynkach tworzących wyjątkową architekturę aglomeracji śląskiej.
OPIS I CHARAKTERYSTYKA TECHNOLOGII MONTAŻU ORAZ UZASADNIENIE DOTYCZĄCE WYKORZYSTANEGO ROZWIĄZANIA
Ściana elementowa MB-SE85 mocowana jest do konstrukcji budynku za pomocą specjalnych wsporników stalowych (konsol). Gotowe, przeszklone segmenty transportuje się wyciągarkami i mocuje na poszczególnych kondygnacjach. Elementy wsporników przykręcane są od czoła do stropu budynku za pomocą odpowiednio dobranych elementów kotwiących. Konsole posiadają otwory podłużne, dające możliwość dokładnego ustawienia słupów względem siebie i stropów, w trzech kierunkach (stopniach swobody). Szczeliny między poszczególnymi segmentami uszczelniane są za pomocą systemu uszczelek dylatacyjnych. Szczeliny powstałe między murem, a ścianą osłonową maskowane są za pomocą blach stalowych ocynkowanych lub blach aluminiowych anodowanych, lub lakierowanych, wypełniane wełną mineralną o różnym stopniu twardości. Odpowiednią szczelność połączenia konstrukcji ściany osłonowej i budynku uzyskuje się przez zastosowanie silikonu lub/i systemów uszczelnień wykorzystujących do tego celu paroprzepuszczalne pasy EPDM i paroizolacyjne pasy butylowe. Szczegółowych informacji na ten temat można uzyskać u producentów poszczególnych systemów uszczelnień. MB-SR60N to wyjątkowe rozwiązanie ALUPROF. Fasada MB-SR60N pozwala nadać budynkom fantazyjne formy z bardzo modnymi, dużymi przeszkleniami. Montaż wypełnień jest realizowany na zasadzie mocowania szyby do konstrukcji aluminiowej. System jest również dostępny w wersji HI oraz Efekt, w której dzięki zastosowaniu specjalnego systemu mocowania szyb do słupów i rygli uzyskujemy od zewnątrz jednolity obraz gładkiej szklanej ściany podzielonej strukturą wypełnionych specjalnym spoiwem linii szerokości 24 mm. Fasadę wykonaną w tej technice można zaobserwować m.in. na katowickim biurowcu .KTW. Cechy, które wpływają na funkcjonalność i estetykę stolarki wykonanej w systemie MB-86: • szerokie przekładki termiczne o nowym kształcie, pozwalające na zastosowanie dodatkowej przegrody w strefie izolacji profili • dwukomponentowa uszczelka centralna doskonale uszczelnia i izoluje termicznie przestrzeń pomiędzy skrzydłem i ościeżnicą • duży zakres kształtowników gwarantuje uzyskanie wymaganej estetyki i wytrzymałości konstrukcji • listwy do szklenia z dodatkowym uszczelnieniem, dostępne w dwóch wariantach: Standard i Prestige • kształty profili dostosowane do montażu różnych rodzajów okuć obwiedniowych, w tym także zawiasów ukrytych • szeroki zakres szklenia
OPIS I CHARAKTERYSTYKA PRODUKTÓW UŻYTYCH W REALIZACJI
Na potrzeby inwestycji zaprojektowano specjalny system aluminiowy – fasadę elementową MB-SE85.KTW. Konstrukcja fasady elementowej składa się z segmentów mocowanych do konstrukcji nośnej budynku oraz łączonych pomiędzy sobą, a prefabrykacja elementów odbywa się w warsztacie produkcyjnym. Systemy fasad elementowych przeznaczone są do indywidualnych realizacji obiektowych, w których liczy się szybki montaż i eliminacja rusztowań zewnętrznych. Ta metoda to czasem jedyne wyjściem podczas budowy w zatłoczonych centrach miast a także przy wysokich obiektach. Konstrukcja fasady elementowej składa się z segmentów mocowanych do konstrukcji nośnej budynku oraz łączonych pomiędzy sobą, a prefabrykacja elementów odbywa się w warsztacie produkcyjnym. PARAMETRY TECHNICZNE • Przepuszczalność powietrza: klasa AE 1200 Pa • Wodoszczelność: klasa RE 1200 Pa • Odporność na obciążenie wiatrem: 3000 Pa • Odporność na uderzenie: klasa I5/E5 Kolejnym wyjątkowym rozwiązaniem jest system ściany słupowo-ryglowej MB-SR60N. System był początkowo bazą do indywidualnie projektowanych rozwiązań do najbardziej wymagających realizacji, po sukcesie znajduje się w standardowej ofercie Aluprof. Fasada MB-SR60N pozwala nadać budynkom fantazyjne formy z bardzo modnymi, dużymi przeszkleniami. System fasadowy przeznaczony do wykonywania lekkich ścian osłonowych – płaskich typu zawieszonego i wypełniającego oraz innych konstrukcji przestrzennych. Słupy i rygle o szerokości 60 mm, pozwalają konstruować estetyczne fasady z widocznymi wąskimi liniami podziału, zapewniając jednocześnie trwałość i wytrzymałość konstrukcji. Rozwiązania tego systemu umożliwiają zlicowanie powierzchni słupów i rygli od strony wewnętrznej oraz uzyskanie różnych wersji wyglądu zewnętrznego. Zaletami systemu MB-SR60N są bardzo dobre parametry techniczne, swoboda, jaką zapewnia w zakresie kształtowania przestrzeni oraz różnorodność elementów otwieranych do montażu w fasadzie. Na szczególną uwagę zasługuje wersja o podwyższonej izolacyjności termicznej MB-SR60N HI+, w której zastosowano specjalne izolatory. Dostępna jest także wersja bez widocznych od zewnątrz listew maskujących MB-SR60N EFEKT MB-86 SI to system okienno-drzwiowy z przegrodą termiczną, o wysokiej izolacyjności termicznej. System okienno-drzwiowy o bardzo dobrych parametrach, dający możliwość zaspokojenia różnorodnych potrzeb użytkowników.
