ID realizacji:
83006447
Data zgłoszenia:
04-03-2021
Kategoria:
ROZWIĄZANIA FASADOWE
Podkategoria:
BUDYNKI UŻYTECZNOŚCI PUBLICZNEJ
NAZWA REALIZACJI
Mennica Legacy Tower
Typ inwestycji: Publiczny
ROK ROZPOCZĘCIA REALIZACJI:
2016
ROK ZAKOŃCZENIA REALIZACJI:
2020
ROK ODDANIA REALIZACJI DO UŻYTKU:
2020
ADRES REALIZACJI
ULICA
Prosta
NR DOMU
18
NR MIESZKANIA
KRAJ
Polska
MIASTO
Warszawa
KOD POCZTOWY
00-838
OPIS I CHARAKTERYSTYKA REALIZACJI

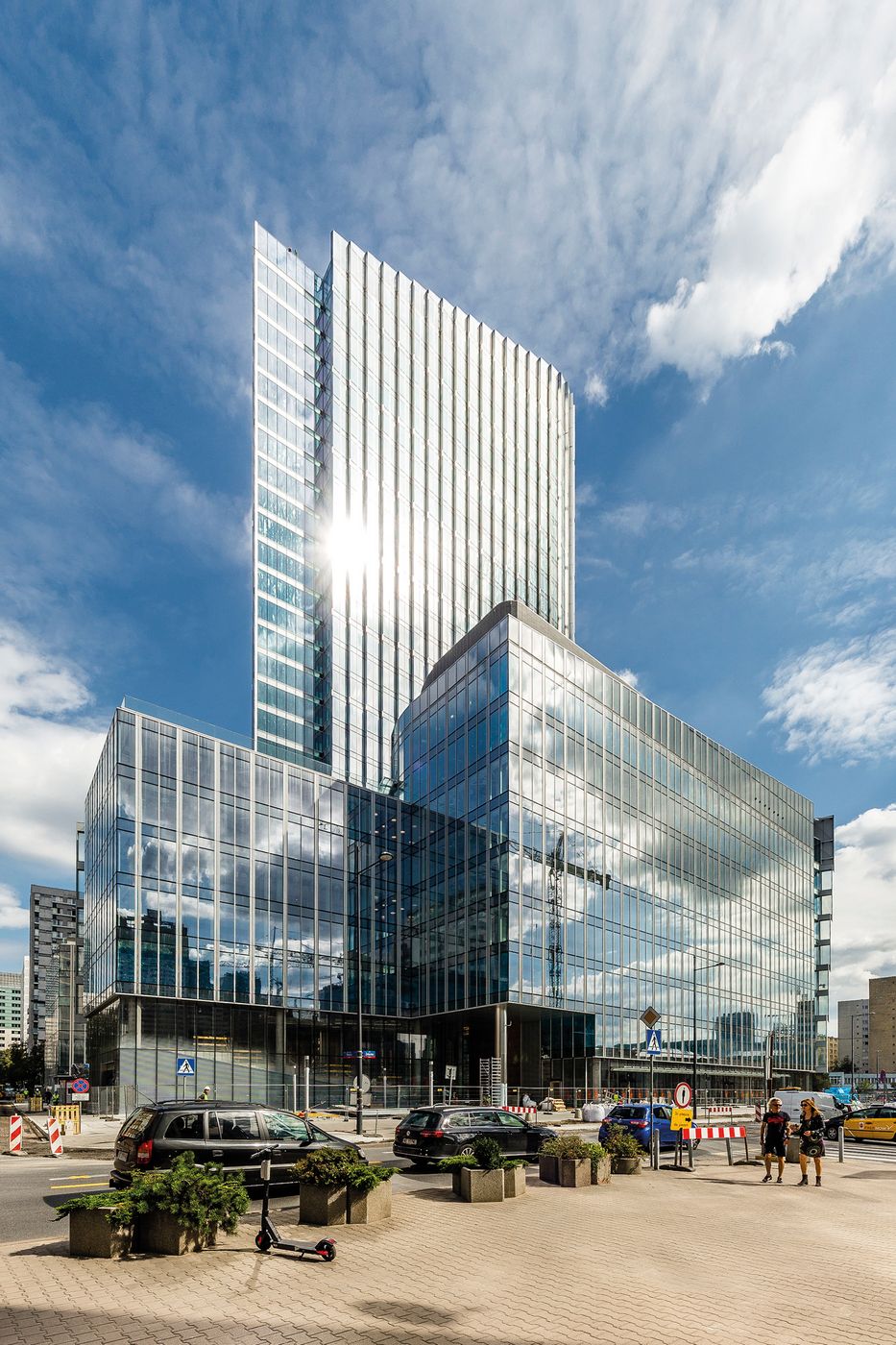

Mennica Legacy Tower to jedna z najbardziej prestiżowych inwestycji w Polsce. Budynek projektu pracowni Goettsch Partners z Chicago i jej polskiego Partnera — firmy Epstein to nowy symbol Warszawskiej Woli. Już na etapie projektu zakładano, że obiekt stanie się ikoną Warszawy, a jego sylwetka będzie wyróżniała się na tle innych realizacji. Dedykowane systemy szklanej fasady zostały zaprojektowane przez firmę Aluprof SA — jednego z wiodących producentów aluminiowej stolarki. Specjalnie dla realizacji Mennica Legacy Tower w Aluprof zaprojektowano systemy MB-SE80 MLT, MB-SR60N MLT a także MB-86SI MLT. Aluprof zrealizował ten projekt we współpracy z firmą Eljako-Al. Kompleks budynków powstał u zbiegu ulic Prostej i Żelaznej. Główny wieżowiec ma wysokość 140 metrów i oferuje ponad 50 tys. m kw. powierzchni biurowej. Niższy budynek, mierzący 43 metry, to dodatkowe 15 tys. m kw. dostępnej przestrzeni. Projekt świetnie wpisał się w trend rosnącego zapotrzebowania na europejskim rynku nieruchomości biurowych, gdzie szczególnym zainteresowaniem cieszą się przestrzenie najwyższej klasy — a takie oferuje Mennica Legacy Tower. To tutaj podpisano największą w historii polskiego rynku nieruchomości umowę najmu — jeden z banków komercyjnych wynajął prawie całą powierzchnię użytkową Wieży i zajmie ponad 45 tys. m kw. Inwestorami realizacji są Golub GetHouse oraz Mennica Polska.
OPIS I CHARAKTERYSTYKA TECHNOLOGII MONTAŻU ORAZ UZASADNIENIE DOTYCZĄCE WYKORZYSTANEGO ROZWIĄZANIA
Dedykowane systemy szklanej fasady zaprojektowane przez Aluprof SA to system ściany elementowej słupowo-ryglowej MB-SE80 MLT, system ściany słupowo-ryglowej MB-SR60N MLT oraz system okienno-drzwiowy z przegrodą termiczną o wysokiej izolacyjności termicznej MB-86 SI MLT. Pierwszy z nich, czyli system ściany elementowej słupowo-ryglowej MB-SE80 MLT, to rozwiązanie przeznaczone do konstruowania lekkich ścian osłonowych typu zawieszanego. Dzięki odpowiedniemu zróżnicowaniu kształtów profili aluminiowych oraz technologii szklenia segmentów fasady, możliwe było uzyskanie na poszczególnych elewacjach budynku różnorodnych efektów wizualnych. Uzupełnieniem systemu jest okno panelowe MB-86 SI MLT umożliwiające dopływ świeżego powietrza do pomieszczeń budynku. Drugi z dedykowanych systemów, zaprojektowany na potrzeby konstrukcji części fasady najniższych kondygnacji obu budynków w kompleksie, to indywidualny system ściany słupowo-ryglowej MB-SR60N MLT. Konstrukcja nośna systemu składa się z aluminiowych kształtowników, nakładkowych słupów i rygli oraz profili zespolonych, zamykających zabudowę z góry i z dołu. Taki sposób budowy fasady, podobnie jak w przypadku konstrukcji MB-SE80 MLT podyktowany był dążeniem do osiągnięcia efektu estetycznego i funkcjonalności fasady zgodnych z założeniami projektu architektonicznego. ZALETY ŚCIAN ELEMENTOWYCH •Krótszy czas realizacji całego budynku •Szybsze rozpoczęcie prac wykończeniowych •Ograniczenie do minimum błędów wykonawczych •Wysoka jakość wykonania i montażu •Lepsze rozwiązanie nietypowych kształtów •Możliwość zrealizowania każdej wizji architektonicznej PREFABRYKACJA •Wytwarzanie całych elementów w zakładzie produkcyjnym •Wysoka jakość prefabrykowanych segmentów •Prefabrykacja w komfortowych warunkach •Wysoki stopień kontroli jakości produkcji MONTAŻ •Szybki montaż ściany osłonowej •Eliminacja zewnętrznych rusztowań •Wysoka dokładność montażu rektyfikacji w trzech osiach •Mniejsze ryzyko popełnienia błędu na montażu •Ograniczenie miejsca wykonywanych prac PRACA KONSTRUKCJI •Kompensacja odkształceń pochodzących z: – ugięć stropów międzykondygnacyjnych – obciążenia wiatrem – naprężeń termicznych – ruchów (osiadania) budynku – trzęsienia ziemi (drgania sejsmiczne) •Elementy zawieszone – eliminacja wyboczenia
OPIS I CHARAKTERYSTYKA PRODUKTÓW UŻYTYCH W REALIZACJI
System ściany elementowej słupowo-ryglowej MB-SE80 MLT to rozwiązanie opracowane dla obiektu Mennica Legacy Tower w Warszawie. System ten został wykorzystany do zabudowy większości powierzchni elewacji zarówno w wieży o wysokości 140 m, jak i w budynku niższym, o wysokości 43 m. Konstrukcję ściany stanowią moduły, w całości wyprodukowane w zakładzie produkcyjnym. Wysokość modułów odpowiada wysokości kondygnacji, do której są montowane, a ich szerokość ustalana jest zgodnie z projektem architektonicznym. Dzięki odpowiedniemu zróżnicowaniu kształtów profili aluminiowych oraz technologii szklenia segmentów fasady możliwe było uzyskanie na poszczególnych elewacjach budynku różnorodnych efektów wizualnych, zgodnych z założeniami projektu. Uzupełnieniem systemu jest okno panelowe MB-86 SI MLT umożliwiające dopływ świeżego powietrza do pomieszczeń budynku. Firma Aluprof otrzymała za system fasady elementowej MB-SE80 MLT dwie prestiżowe nagrody : Green Technology Solutions oraz Innovation of the Year. https://aluprof.eu/pl/producenci/oferta/rozwiazania-indywidualne/mb-se80-mlt#wizualizacja MB-86 SI MLT ma kilka rozwiązań, m. in. fasada strukturalna narożna, listowowa narożna z oknem, prosta z oknem, techniczna i korona. Cechy, które wpływają na funkcjonalność i estetykę konstrukcji wykonanych w systemie to szerokie przekładki termiczne, pozwalające na zastosowanie dodatkowej przegrody w strefie izolacji profili, dwukomponentowa uszczelka centralna doskonale uszczelniająca i izolująca termicznie przestrzeń pomiędzy skrzydłem i ościeżnicą, duży zakres kształtowników, szeroki zakres szklenia. MB-SR60N MLT to system fasadowy przeznaczony do wykonywania lekkich ścian osłonowych – płaskich typu zawieszonego i wypełniającego oraz innych konstrukcji przestrzennych. Słupy i rygle o szerokości 60 mm, pozwalają konstruować estetyczne fasady z widocznymi wąskimi liniami podziału, zapewniając jednocześnie trwałość i wytrzymałość konstrukcji. Rozwiązania tego systemu umożliwiają zlicowanie powierzchni słupów i rygli od strony wewnętrznej oraz uzyskanie różnych wersji wyglądu zewnętrznego. Zaletami systemu MB-SR60N są bardzo dobre parametry techniczne, swoboda, jaką zapewnia w zakresie kształtowania przestrzeni oraz różnorodność elementów otwieranych do montażu w fasadzie. https://aluprof.eu/pl/producenci/oferta/systemy-fasadowe/mb-sr60n-sciana-slupowo-ryglowa#wizualizacja
